一、產品介紹
ZX18型電阻器系列由網狀不銹鋼電阻片組裝而成，電阻器適用于交流50Hz,電壓至1140V及直流電壓至1000V的電路中，主要用作電動機的起動、制動與調速電阻之用，其容量為5.6KW。電阻器元件采用焊接聯接無接觸電阻、耐振動、防腐蝕、無感應、電阻值穩定、單箱功率大、使用壽命長等優點，ZX18型電阻器單箱功率可達5.6KW。
ZX18系列產品現被廣泛替代ZX1、ZX2、ZX9、ZX12、ZX15配制成RS,RT,RK,RQ,RP,RY,RZ起動調整電阻器。

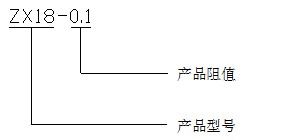

二、型號定義
三、主要參數
|
序號
|
產品型號
|
額定
工作
電流（A）
|
發熱時間常數（S）
|
電阻值（Ω）
|
元件數量
|
可替代電阻器
|
|
阻值
|
分段阻值
|
|
R1-R6
|
R1-R2
|
R2-R3
|
R3-R4
|
R4-R5
|
R5-R6
|
20
|
ZX1系列
ZX9系列
ZX12系列
ZX15系列
|
|
1
|
ZX18-0.1
|
237
|
300
|
0.1
|
0.02
|
0.02
|
0.02
|
0.02
|
0.02
|
20
|
|
2
|
ZX18-0.14
|
200
|
215
|
0.14
|
0.028
|
0.028
|
0.028
|
0.028
|
0.028
|
20
|
|
3
|
ZX18-0.2
|
167
|
225
|
0.2
|
0.04
|
0.04
|
0.04
|
0.04
|
0.04
|
20
|
|
4
|
ZX18-0.28
|
141
|
235
|
0.28
|
0.056
|
0.056
|
0.056
|
0.056
|
0.056
|
20
|
|
5
|
ZX18-0.4
|
118
|
246
|
0.4
|
0.08
|
0.08
|
0.08
|
0.08
|
0.08
|
20
|
|
6
|
ZX18-0.56
|
100
|
205
|
0.56
|
0.112
|
0.112
|
0.112
|
0.112
|
0.112
|
20
|
|
7
|
ZX18-0.8
|
84
|
233
|
0.8
|
0.16
|
0.16
|
0.16
|
0.16
|
0.16
|
20
|
|
8
|
ZX18-1.1
|
71
|
197
|
1.1
|
0.22
|
0.22
|
0.22
|
0.22
|
0.22
|
20
|
|
9
|
ZX18-1.6
|
59
|
166
|
1.6
|
0.32
|
0.32
|
0.32
|
0.32
|
0.32
|
20
|
|
10
|
ZX18-2.2
|
50
|
202
|
2.2
|
0.44
|
0.44
|
0.44
|
0.44
|
0.44
|
20
|
|
11
|
ZX18-3
|
43
|
200
|
3
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
20
|
|
12
|
ZX18-4.2
|
37
|
185
|
4.2
|
0.84
|
0.84
|
0.84
|
0.84
|
0.84
|
20
|
|
13
|
ZX18-5.6
|
32
|
175
|
5.6
|
1.12
|
1.12
|
1.12
|
1.12
|
1.12
|
20
|
|
14
|
ZX18-8
|
27
|
179
|
8
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
20
|
|
15
|
ZX18-11
|
23
|
110
|
11
|
2.2
|
2.2
|
2.2
|
2.2
|
2.2
|
20
|
|
16
|
ZX18-16
|
19
|
90
|
16
|
3.2
|
3.2
|
3.2
|
3.2
|
3.2
|
20
|
|
17
|
ZX18-2
|
53
|
175
|
2
|
0.4
|
0.4
|
0.4
|
0.4
|
0.4
|
20
|
ZX2系列
|
|
18
|
ZX18-2.5
|
47
|
155
|
2.5
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
20
|
|
19
|
ZX18-3.3
|
41
|
134
|
3.3
|
0.66
|
0.66
|
0.66
|
0.66
|
0.66
|
20
|
|
20
|
ZX18-4
|
37
|
120
|
4
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
20
|
|
21
|
ZX18-5
|
34
|
95
|
5
|
1
|
1
|
1
|
1
|
1
|
20
|
|
22
|
ZX18-6.6
|
29
|
85
|
6.6
|
1.32
|
1.32
|
1.32
|
1.32
|
1.32
|
20
|
|
23
|
ZX18-7
|
28
|
160
|
7
|
1.4
|
1.4
|
1.4
|
1.4
|
1.4
|
20
|
|
24
|
ZX18-9
|
25
|
120
|
9
|
1.8
|
1.8
|
1.8
|
1.8
|
1.8
|
20
|
|
25
|
ZX18-11
|
23
|
105
|
11
|
2.2
|
2.2
|
2.2
|
2.2
|
2.2
|
20
|
|
26
|
ZX18-14.5
|
20
|
82
|
14.5
|
2.9
|
2.9
|
2.9
|
2.9
|
2.9
|
20
|
|
27
|
ZX18-19.5
|
17
|
90
|
19.5
|
3.9
|
3.9
|
3.9
|
3.9
|
3.9
|
20
|
|
28
|
ZX18-28
|
14
|
152
|
28
|
5.6
|
5.6
|
5.6
|
5.6
|
5.6
|
20
|
|
29
|
ZX18-35
|
13
|
118
|
35
|
7
|
7
|
7
|
7
|
7
|
20
|
|
30
|
ZX18-44
|
11
|
104
|
44
|
8.8
|
8.8
|
8.8
|
8.8
|
8.8
|
20
|
|
31
|
ZX18-58
|
9.8
|
80
|
58
|
11.6
|
11.6
|
11.6
|
11.6
|
11.6
|
20
|
|
32
|
ZX18-80
|
8.4
|
119
|
80
|
16
|
16
|
16
|
16
|
16
|
20
|
四、外形結構
